1．設備名稱及型號

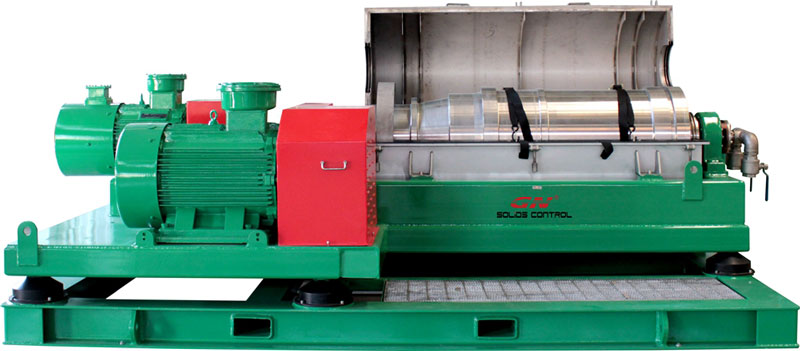

臥式螺旋卸料沉降離心機 GNLW454S

泥漿離心機

2．設備概述

GNLW系列臥式螺旋卸料沉降泥漿離心機，是利用離心沉降原理,對懸浮液進行連續分離的高效分離設備。不僅轉速高，分離能力強、生產能力大、能耗低、長徑比高達4.2；而且能夠?qū)ξ镄圆町愝^大的多種懸浮液進行固液分離。廣泛應用于固相粒徑在0.002～5 mm和體積濃度在1～40%的懸浮液分離，特別適用于固體粒徑較小，固液二相密度差較小，分離困難的液固分離場合，因此在現代工業過程中得到了廣泛的應用，廣泛應用于化工、食品、輕工、造紙、采礦等工業部門。

3 .工作原理及操作過程

待分離的懸浮液經進料管連續輸送到機內，經螺旋輸送器的料倉加速后，進入高速旋轉的轉鼓內，在離心力場作用下，懸浮液在轉鼓內形成一環形液流，固相顆粒在離心力作用下快速沉降到轉鼓的內壁上，由差速器產生的轉鼓和螺旋的差速，由螺旋將沉渣推送到轉鼓錐端的干燥區，經過螺旋推力和離心分力的雙向擠壓，以使沉渣得到進一步擠壓脫水后，從轉鼓小端排渣口排出。環形液流的液層深度，可通過轉鼓大端的溢流擋板進行調節獲得沉渣和清液不同的分離效果。分離后的清液經溢流口排出，沉渣和分離液分別被收集到機殼內各自的收集倉內， 后在重力作用下卸出機外。

整個操作過程全自動，連續運行，不會對整個流程中的流量產生沖擊，無需人工干預操作。

4．設備主要技術參數
